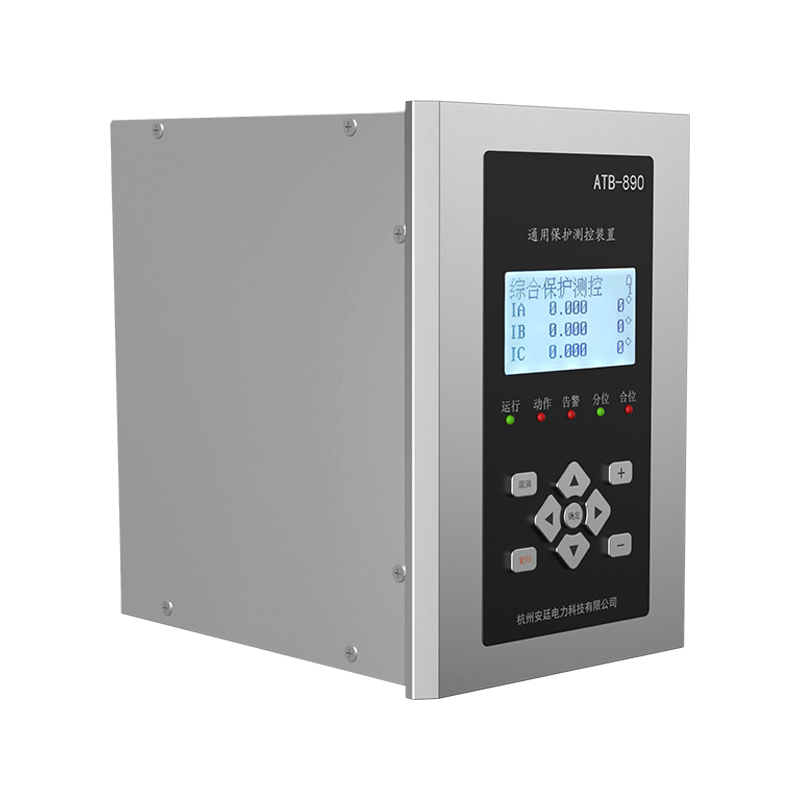

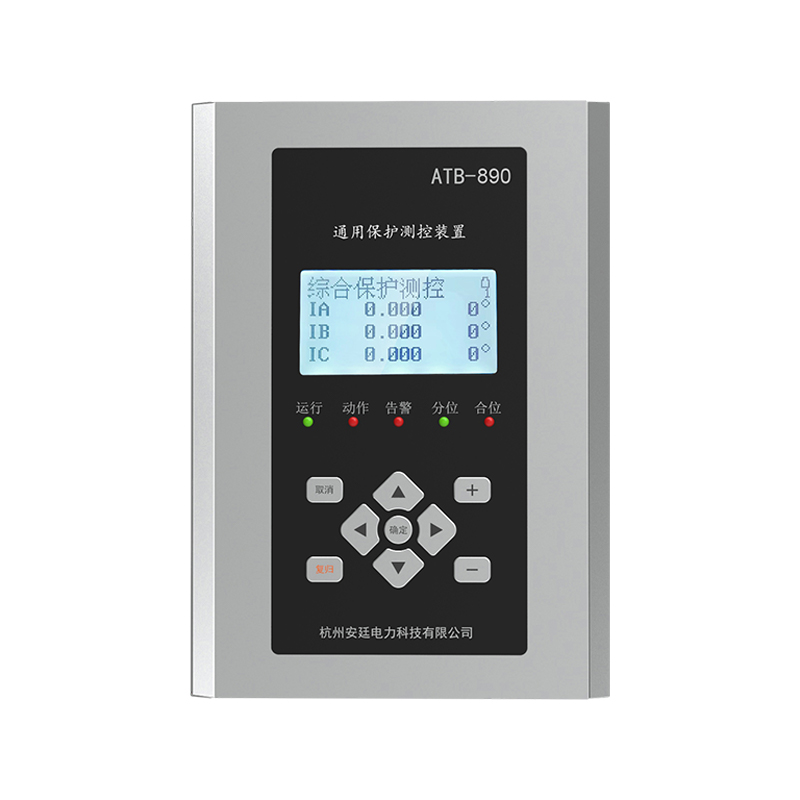

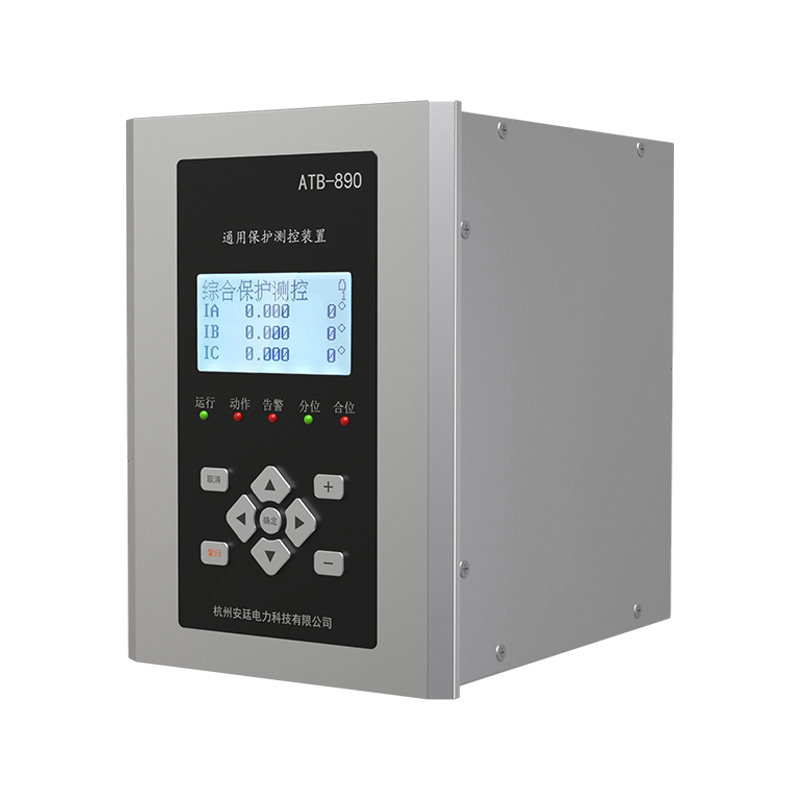

ATB-800シリーズマイクロコンピューター保護デバイス

作業力 供給

RS485

modbus rtu

動作温度

-25℃〜55℃

保管温度

-40℃〜70℃

湿度の動作

≤90％RH、非凝縮、腐食性空気なし

ストレージ湿度

≤95％RH、非凝縮、腐食性空気なし

高度

≤2000m

電磁互換性パフォーマンス

静電放電

RFフィールド強度
感受性

クラスGB/T 17626.3 IEC 61000-4-3）

電気高速過渡 /バーストテスト

サージテスト

クラスIV（GB/T 17626.5 IEC 61000-4-5）

実施された感受性テスト

クラスGB/T 17626.6 IEC 61000-4-6）

力
周波数磁場感受性
テスト

振動波の免疫

クラスⅲ（GB/T 17626.12 IEC 61000-4-12）

電磁放射制限

順応（GB/T 14598.16 IEC 60255-25）

モデル

関数

ATB

-865

ATB

-867

ATB

-871

ATB

-872

ATB

-873

ATB

-875

ATB

-882

ATB

-885

ATB

-890

守る

3ステージオーバー電流保護

■

■

■

位相から段階的に固定された時間過去保護

■

過負荷保護

■

■

■

■

過負荷ブロッキング電圧レギュレーション

■

過負荷は空気冷却を開始します

■

3段階の再発

■

加速保護

■

充電保護

■

■

■

負のシーケンス過電流保護

■

■

ゼロシーケンス過電流保護

■

■

■

過電圧保護

■

■

■

■

■

低電圧保護

■

■

■

■

■

ゼロシーケンス過電圧保護

■

■

■

低周波荷重脱落

■

非電力保護

■

■

■

微分クイックブレーク

■

■

■

比率差

■

■

2番目の高調波ブロッキング

■

CT切断ブロック

■

■

インラインスタンバイセルフリクアー

■

■

■

■

PT切断アラーム

■

■

バスバーの接地

■

■

PT電圧平行/非平行

■

テレメトリー

通信する

電圧

■

■

■

現在

■

■

■

■

■

アクティブパワー

■

■

■

反応電力

■

■

■

力率

■

■

■

頻度

■

■

■

テレメトリー

8

11

11

11

11

11

11

11

8

イベントロギング

保護イベント

■

■

■

■

■

■

■

■

■

アラームイベント

■

■

■

■

■

■

■

■

■

テレメーターシフトイベント

■

■

■

■

■

■

■

■

■

操作ログイベント

■

■

■

■

■

■

■

■

■

偶発的なシフトカウント統計

■

■

■

コントロール

リモート保護スロー/リターン

■

■

■

■

■

■

■

■

■

r設定値の変更

■

■

ローカル/リモートの切り替えと閉鎖

■

■

■

■

■

■

■

■

■

■

■

■

■

comm。

RS-485通信

■

■

■

■

■

■

■

■

■
