DINレールメーター：ユースケース、利点、購入ガイド
DINレールメーターとは何ですか、そしてそれらが重要な理由
DINレールメーター DIN Railsに設置されたエネルギー測定デバイスは、電圧、電流、電力、力率、累積エネルギー消費などのパラメーターをリアルタイムで監視するように設計されています。 DINレールは、電気制御キャビネット、流通ボックス、および産業自動化システムで広く使用されている標準化された金属トラック（IEC 60715に準拠して）です。
従来のパネルメーターと比較して、DINレールメーターはコンパクトで、設置が簡単で、メンテナンスが簡単で、産業、商業、建物のエネルギー管理アプリケーションで広く採用されています。
主な関数
- エネルギー測定 ：単相または三相回路エネルギー消費を記録します
- リアルタイム監視 ：電圧、電流、および周波数のライブリーディングを提供します
- データ通信 ：一部のモデルは、Modbus、RS-485、およびその他の通信プロトコルをサポートしています
- 安全監視 ：過電圧、低電圧、過電流などのグリッドの異常を検出します
一般的なパラメーター比較
| パラメータータイプ | 典型的な範囲 | 説明 |
|---|---|---|
| 電圧測定範囲 | AC 110–240V / AC 380–480V | 単相および三相グリッドの異なる範囲 |
| 現在の測定範囲 | 1–100A（直接）または> 100A（CT付き） | 負荷サイズに基づいて選択されます |
| 精度クラス | クラス0.5〜1.0 | 値が低いということは、精度が高いことを意味します |
| 表示タイプ | LCD / LED | 一部のサポートバックライトディスプレイ |
| 通信インターフェイス | なし / rs-485 / modbus rtu | リモート監視とデータ収集用 |
| インストール方法 | 35mm dinレール | 迅速なインストールのために国際基準に準拠しています |
なぜ彼らが重要なのか
- エネルギー管理 ：DINレールメーターは、エネルギー分布を最適化し、廃棄物を減らすための正確な消費データを提供します。
- 運用上の安全 ：主要な電気パラメーターのリアルタイム監視は、障害を早期に検出し、機器の損傷リスクを減らすのに役立ちます。
- データトレーサビリティ ：分析と請求の確認のために、データの記録と送信をサポートします。
- スペース効率 ：DINレールの設置により、コントロールキャビネットのレイアウトが整理され、メンテナンスが容易になります。
DINレールメーターの理解：アプリケーション、特典、および選択ガイド
DINレールメーターのアプリケーション
- 産業用自動化 ：過負荷を防ぐための監視機器の負荷
- 構築エネルギー管理 ：コストの割り当てのための床またはテナントによる電力使用量の記録
- 再生可能エネルギーシステム ：太陽光と風力のプロジェクトにおける生成とグリッドの統合の追跡
- データセンター ：安定性を確保するためのラック電源の使用を監視します
- パブリックインフラストラクチャ ：地下鉄の駅、空港、その他の大規模な施設での配布監視用
DINレールメーターの利点
- 高精度 ：0.5以上の精度クラスは信頼できるデータを保証します
- スペース節約デザイン ：コンパクト配信キャビネットに適しています
- リアルタイム監視 ：電圧、電流、電力の連続追跡
- リモート通信 ：一部のモデルは、RS-485、Modbus、およびリモートデータアクセス用のその他のプロトコルをサポートしています
- 安全保護 ：異常な電流と電圧の変動を検出し、機器の損傷リスクを減らす
の選択ガイド DINレールメーター
| 選択基準 | オプション | 説明 |
|---|---|---|
| フェーズ | 単相 /三相 | グリッドタイプに基づいています |
| 電圧範囲 | AC 110–240V / AC 380–480V | システム電圧を一致させます |
| 現在の範囲 | 1–100A（直接）または> 100A（CT付き） | 負荷サイズに依存します |
| 精度クラス | 0.5 / 1.0 | 請求または監査の精度が高い |
| 測定パラメーター | 電圧、電流、電力、PF、周波数、エネルギー | ニーズに応じて選択します |
| コミュニケーション | なし / rs-485 / modbus rtu | リモート監視と統合用 |
| 取り付け方法 | 35mm dinレール | 標準制御キャビネットの設置 |
実用的なヒント
- モデルを選択する際の将来の容量を計画します
- 将来のアップグレードコストを削減するために、マルチパラメーターモデルを好みます
- 既存のEMSシステムとの通信プロトコルの互換性を確認します
- 過酷な環境のより高い保護評価を選択します
DINレールメーターで探す重要な機能
測定機能
- 電圧 ：単相または三相回路用
- 現在 ：負荷の安全性と監視用
- 力 ：アクティブ、反応性、および明らかなパワー
- 力率 ：効率評価用
- エネルギー消費 ：管理目的での総消費
表示とインターフェイス
- 表示タイプ ：LCDまたはLED、いくつかのバックライトを提供しています
- 言語オプション ：より広範な使いやすさのために複数の言語をサポートするものもあります
- リフレッシュレート ：高速の更新により、リアルタイムの可視性が向上します
接続性と通信
- 地元の読書 ：直接パネルディスプレイ
- リモート通信 ：RS-485、Modbus RTU、およびEMS統合のためのその他のプロトコル
- データエクスポート ：一部のモデルは、履歴データのストレージとエクスポートをサポートしています
耐久性と安全基準
- 保護評価 ：IP20、IP40、またはダストとタッチ保護のための高
- 断熱クラス ：安全のために電気分離を保証します
- 動作温度範囲 ：多様な環境に適しています
- コンプライアンス ：IECおよびその他の関連する正確性と安全に関する基準
パラメーター比較テーブル
| 機能カテゴリ | 一般的な範囲 /オプション | 説明 |
|---|---|---|
| 電圧範囲 | AC 110–240V / AC 380–480V | 単一または3相の使用用 |
| 現在の範囲 | 1–100A（直接）または> 100A（CT付き） | 負荷容量に基づいています |
| 精度クラス | 0.5 / 1.0 | より低い数=より高い精度 |
| 表示タイプ | LCD / LED | lcdは頻繁にバックライトを備えています。導かれた明るい |
| 通信プロトコル | なし / rs-485 / modbus rtu | リモート監視用 |
| 保護評価 | IP20 / IP40 | 環境ニーズに基づいています |
| インストール | 35mm dinレール | 国際標準マウント |
選択洞察
- リモートEMS統合のために、通信対応のDINレールメーターを選択します
- 高精度モデルは、監査または請求アプリケーションに最適です
- 過酷な条件では、より高い保護と温度の耐性を優先します
- スケーラビリティのためにマルチパラメーター測定を備えたモデルを選択します
業界全体のDIN鉄道メーターのユースケース
DINレールメーター グローバルな電気システムとエネルギー管理において重要な役割を果たす。コンパクトな設計、正確な測定、柔軟な設置により、工業生産から商業ビルまで、幅広い監視アプリケーションに適しています。
Hangzhou Antin Power Technology Co.、Ltd 、2013年に設立され、「パラダイスのシリコンバレー」として知られる中国の杭州に位置し、電力メーターとエネルギー測定ソリューションの大手メーカー兼サプライヤーです。同社は、Energy Management Systems、Sub-Billing Systems、および電気SCADAシステムに広く適用されているDINレールエネルギーメーター、多機能エネルギーメーター、プリペイドエネルギーメーター、パネルメーターなどを開発および生産しています。
産業用自動化
- リアルタイムで生産機器の電力、電流、電力を監視する
- エネルギー使用量を分析して、効率を向上させます
- オーバーロードや電圧の変動による機器の損傷を防ぎます
| 応用 | 電圧範囲 | 現在の範囲 | 精度クラス |
|---|---|---|---|
| 重荷機器 | AC 380–480V（3相） | 50–200A（CT付き） | 0.5 |
| 自動生産ライン | AC 220–240V（シングル/3相ミックス） | 10–100a | 1.0 |
商業ビルとエネルギー管理システム
- コスト割り当てのためのフロア、部門、またはテナントの使用量を記録する
- リアルタイムの消費動向のためにEMSと統合します
- 効率を改善し、運用コストを削減します
| 応用 | 電圧範囲 | 現在の範囲 | コミュニケーション |
|---|---|---|---|
| サブテナント請求 | AC 110–240V | 5–63a | RS-485 / Modbus RTU |
| エネルギー消費分析 | AC 220–240V（3相） | 10–80a | RS-485 /データストレージ |
再生可能エネルギーシステム
- 生成出力、グリッド統合、および力率を監視します
- システムの効率を追跡し、設定を最適化します
- リモート管理のためにSCADAと統合します
| 応用 | 電圧範囲 | 現在の範囲 | 特別な機能 |
|---|---|---|---|
| ソーラーPV監視 | AC 220–240V | 5–40a | 逆電源検出 |
| 風力発電測定 | AC 380–480V | 20–100a | 高調波解析 |
データセンターとITインフラストラクチャ
- ラックとPDUの消費電力を正確に記録します
- リアルタイム監視のために高周波データの更新をサポートします
- EMS統合を介してトリガーアラート
| 応用 | 電圧範囲 | 現在の範囲 | 精度クラス |
|---|---|---|---|
| ラックレベルの監視 | AC 110–240V | 1–32a | 0.5 |
| 配布室の監視 | AC 220–240V（3相） | 10–63a | 0.5 / 1.0 |
パブリックインフラストラクチャ
- クリティカルゾーンの負荷をリアルタイムで監視します
- 信頼性を向上させ、停電を防ぎます
- 集中監視とデータアーカイブをサポートします
エンタープライズの強みを活用します
強力なR＆D機能を備えて、 Hangzhou Antin Power Technology Co.、Ltd 高精度と機能が豊富なだけではありません DINレールメーター また、複数のEMSプラットフォームとのシームレスな統合も保証され、ユーザーが完全なエネルギー視覚化と最適化を達成するのに役立ちます。

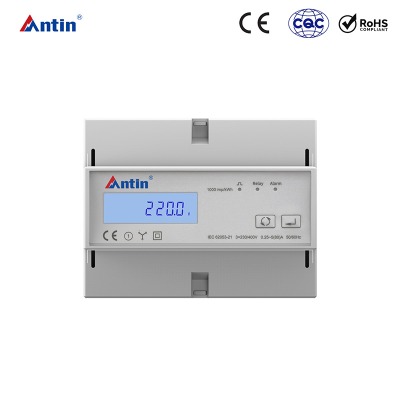

AT180G-YFシリーズ3フェーズDINレールエネルギーメーター
